產品名稱：miniCTD水下在線多參數測量系統
所屬品牌：ADM
產品應用：水質多參數
關鍵字：多參數,小型,集成,CTD
德國ADM公司miniCTD水下在線多參數測量系統
miniCTD Probe
miniCTD水下在線多參數測量系統是一款專門為在海洋、河口和淡水環境原位采集科研數據的輕量小型化的低預算的系統。
ADM提供多種傳感器集成到miniCTD探頭上。
miniCTD水下在線多參數測量系統底部最多可集成5個傳感器：除了C、T、D外，底部還可以安裝另外兩個傳感器。
miniCTD水下在線多參數測量系統頂部可以集成2個模擬傳感器。
內部傳感器可選：電導率、溫度、壓力、溶解氧、pH、氧化還原電位和硫化氫。
外部傳感器可選：濁度、熒光(葉綠素a，羅丹明，有機黃色物質)。
鹽度、水密度和聲速為計算量。
測量過程由內置的微處理器控制，16位數據分辨率。
miniCTD水下在線多參數測量系統全長270毫米，主艙直徑60毫米，保護殼直徑85毫米，全長110毫米，空氣中重約1千克。金屬部件材質為鈦，保護殼為不銹鋼。水下接頭為Subconn MCBH4MSS。
數據傳輸：
miniCTD水下在線多參數測量系統是一款直讀探頭，能夠配備兩種數據傳輸模式：
- 通過多芯絞車?yán)|RS232協議直接連接到電腦。
- 通過單芯絞車?yán)|RS232信號連接到ADM小接口單元上然后連接電腦。
數據處理：
miniCTD水下在線多參數測量系統的電腦軟件ADM-GOP從探頭采集原始數據，并使用根據聯合國教科文組織定義的公式的標準算法將其轉換成物理數據。計算出的數據以數字和圖表的形式同時顯示。
miniCTD探頭系統：
一套完整的miniCTD水下在線多參數測量系統由一個配備有傳感器的miniCTD主機，一個帶有多芯海水纜的絞車或纜鼓和一臺安裝有軟件的電腦組成。
若使用單芯纜(纜長大于500米時建議使用)，需要使用ADM小型接口單元來分發數據和供電。
主要特點：
精確測量、標配200米耐壓(選購2000米)、多通道探頭、16位分辨率、低功耗、4800 bits/s波特率、兩種傳輸模式、已包含ADM-GOP軟件、外部傳感器0-5VDC模擬輸入…

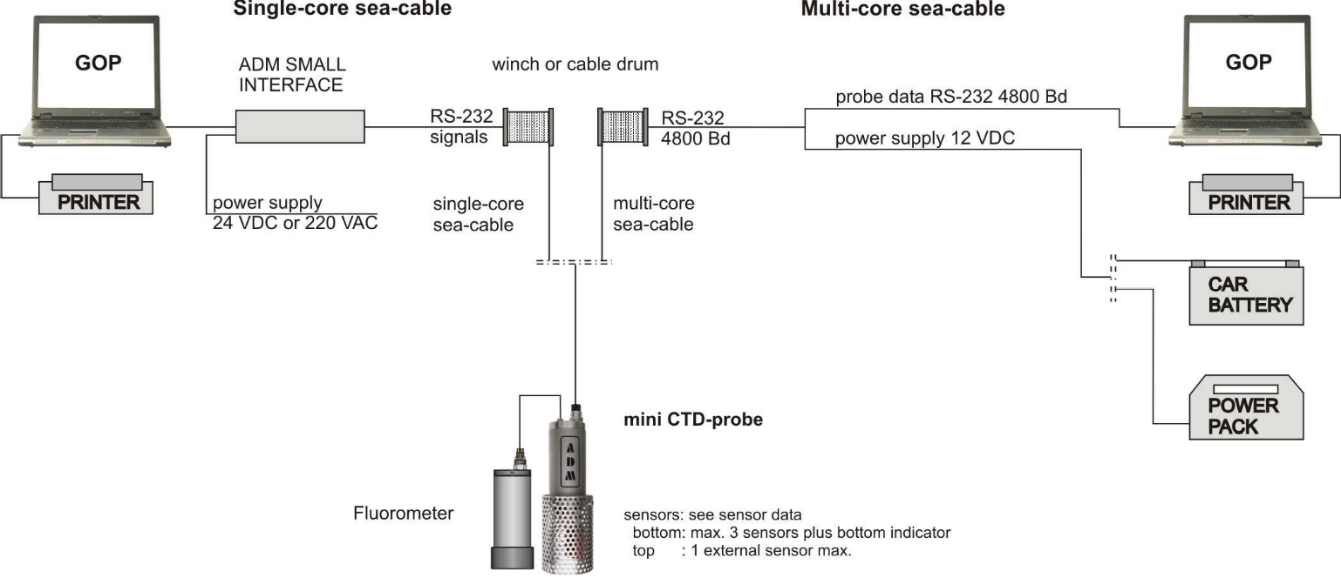

miniCTD探頭系統配置案例：
miniCTD的輸出數據：ADM原始數據、ASCII明文文本或者16進制數據
miniCTD探頭系統傳感器技術參數：
|
傳感器 |
原理 |
量程 |
精度 |
分辨率 |
響應時間 |
|
溫度 |
Pt 100 |
-2 - 40°C |
± 0.003 °C |
0.0005 °C |
100 ms |
|
壓力 |
壓阻硅 |
0-5, 50, 200,500dbar 選購2000dbar |
± 0.1 % f.s. |
0.0015 % f.s. |
40 ms |
|
電導率 |
7電導池 |
0 - 60 mS/cm |
± 0.006 mS/cm |
1 μS/cm |
10 ms |
|
或0 - 6 mS/cm |
± 2 μS/cm |
0.1 μS/cm |
10 ms |
||
|
I型溶解氧 |
極譜法 |
0 - 150 %sat. |
± 2 % sat. |
0.02 % sat. |
3 s (63 %) 10 s (95 %) |
|
II型溶解氧 (快速響應) |
電化學 |
0 - 200 %sat. |
± 2 % sat. |
0.02 % sat. |
> 250 ms (100 %) |
|
pH |
電勢分析 |
4 - 10pH |
± 0,02 pH |
0.02 pH |
< 10 s |
|
氧化還原電位 |
電勢分析 |
± 2V |
± 2,0 mV |
0.1 mV |
< 10 s |
|
H2S硫化氫 |
極譜法 |
3, 10 or 50mg/l |
< 3 % f.s. |
0.001; 0.03; 0.1 mg/l |
< 3 s (100%) |
技術參數：
|
項目 |
參數 |
|
項目 |
參數 |
|
電源輸入 |
9-16VDC |
|
最大功耗 |
1.5W |
|
全長 |
270mm |
|
主倉直徑 |
60mm |
|
保護殼直徑 |
85mm |
|
全長 |
110mm |
|
重量（空氣中） |
1.0kg |
|
材質 |
鈦合金（主機）、不銹鋼（保護殼） |
